Возможно применение для любых систем отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем.

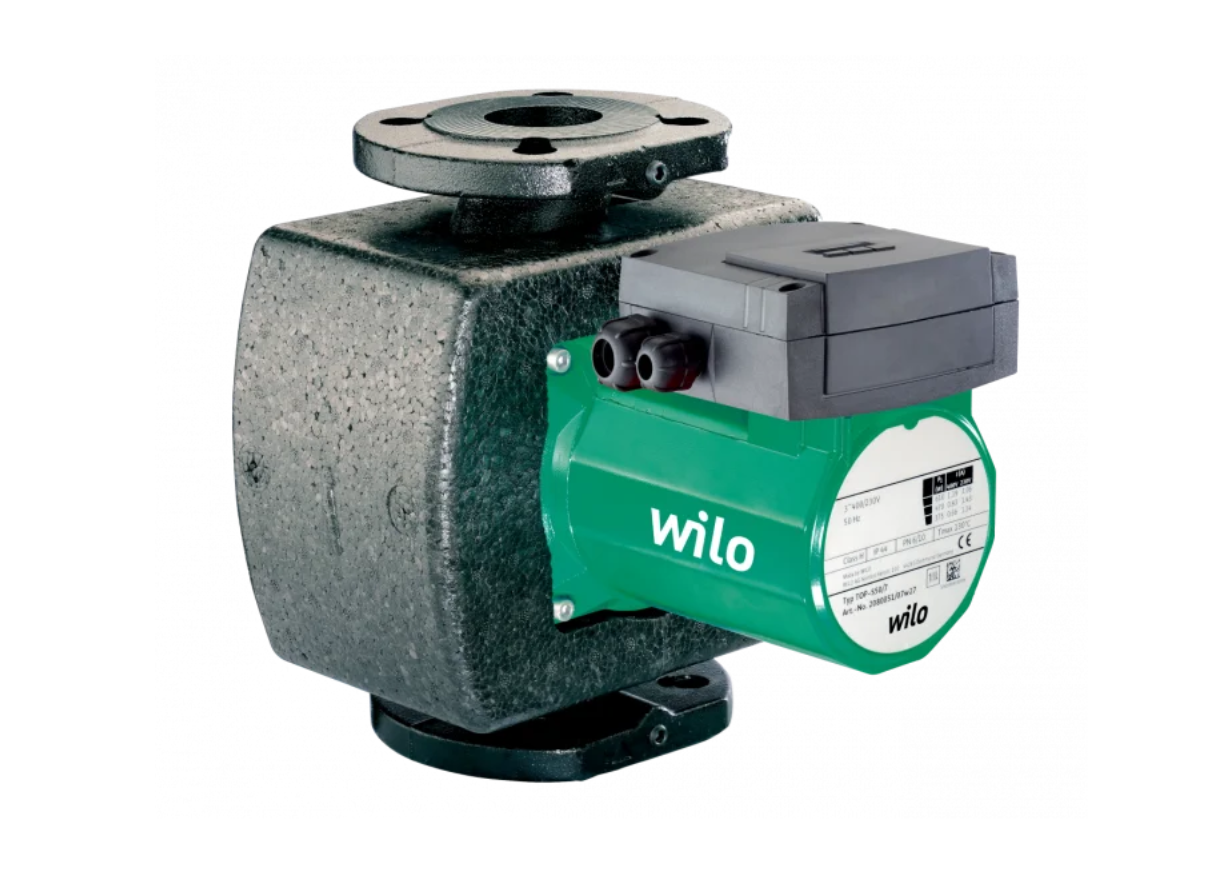

Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым подсоединением, возможен выбор ступеней частоты вращения.
Оснащение и функции
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Насосы с 1-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
- Насосы с 3-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
- Электроподключение к сети 3–230 В с опциональным штекером переключения
- Корпус насоса с катафорезным покрытием для оптимальной защиты от коррозии
- Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
- теплоизоляционные кожухи.
Описание серии
|
Тип
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением
|
|
Применение
системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения
|
|
Обозначение
| Пример: |
TOP-S 40/10 |
| TOP-S |
Стандартный насос (с резьбовым или с фланцевым соединением) |
| 40/ |
Номинальный внутренний диаметр для подсоединения |
| 10 |
Номинальный напор [м] при подаче
Q = 0 м3/ч |
|
|
Особенности/преимущества продукции
- Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата
|
|
Технические характеристики
- Допустимый диапазон температур: от –20 до +130 °C,
кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20: от -20 °C до +110 °C)
- Электроподключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (штекер переключения опционально)
- 3~400 В, 50 Гц
- Класс защиты IP X4D
- Резьбовое‐ или фланцевое подсоединение (в зависимости от типа) Rp 1 до DN 100
- Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)
|
|
Оснащение/функции
Режимы работы
- Переключение ступеней частоты вращения
Ручное управление
- Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у 1-фазных насосов с P2 ≥ 350 Вт)
Автоматическое управление
- Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт)
Сигнализация и индикация
- Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ≥180 Вт для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
- Контрольная лампа направления вращения (только для 3-фазных насосов)
- Индикация выбранной ступени частоты вращения
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
- Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).
Оснащение
- Для насосов с фланцевым подсоединением: исполнения фланца
- Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
- Стандартное исполнение для насосов DN 80 / DN 100: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
- Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P2 ≥180 Вт)
- Серийная теплоизоляция для насосов, используемых в системах отопления
|
|
Материалы
- Корпус насоса: Серый чугун
- Рабочее колесо: Синтетический материал
- Вал: Нержавеющая сталь
- Подшипники: металлографит
|
|
Комплект поставки
- Насос
- Теплоизоляция
- С уплотнениями для резьбового соединения
- Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 ‐ DN 65)
- Инструкция по монтажу и эксплуатации
|
|
Опции
- Исполнение для особых напряжений по запросу.
|
|
Принадлежности
- Резьбовые соединения для резьбового подсоединения
- Контрфланцы при фланцевом подсоединении
- Компенсаторы
- Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
- Для насосов 3~400 В:
- Штекер переключения 3~230 В, 50 Гц (не TOP-S 80/15, TOP-S 80/20)
|
Материалы
| Вал насоса |
Нержавеющая сталь (X46Cr13) |
| Корпус насоса |
Серый чугун (EN-GJL-250) |
| Подшипники |
Полностью из графита |
| Рабочее колесо |
Синтетический материал (полипропилен - 50 GF) |
Данные для заказа
| Вес (брутто), кг |
23.3 |
| Вес (нетто), кг |
21 |
| Вид упаковки |
Картон |
| Высота (брутто), мм |
385 |
| Высота (нетто), мм |
338 |
| Длина (брутто), мм |
470 |
| Длина (нетто), мм |
340 |
| Изделие |
Wilo |
| Количество на один слой, шт |
4 |
| Количество на поддон, шт |
12 |
| Номер EAN |
4048482638256 |
| Свойства упаковки |
Транспортировочная упаковка |
| Тип |
TOP-S 65/10 |
| Цвет |
Зелено-черный |
| Ширина (брутто), мм |
320 |
| Ширина (нетто), мм |
264 |
Размеры/вес
Допустимая перекачиваемая среда (другие среды по запросу)
| Вода систем отопления (согласно VDI 2035) |
• |
| Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики) |
• |
Подсоединения к трубопроводу
| Габаритная длина l0, мм |
340 |
| Номинальный внутренний диаметр фланца |
DN 65 |
| Фланец |
Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2) |
Допустимая область применения
| Диапазон температур при макс. температуре окружающей среды +40 ,°C |
-20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110) |
| Макс. допустимое рабочее давление Pmax, бар |
6/10 |
Мотор/электроника
| Защита электродвигателя |
Опция – устройство отключения SK 602N/622N |
| Класс изоляции |
H |
| Номинальная мощность электродвигателя P2, кВт |
450 |
| Подключение к сети |
3~400/230 В, 50 Гц |
| Помехозащищенность |
EN 61000-6-2 |
| Потребляемая мощность P1,Вт |
470 / 630 / 845 |
| Резьбовой ввод для кабеля PG |
2x13,5 |
| Создаваемые помехи |
EN 61000-6-3 |
| Степень защиты |
IP X4D |
| Ток при 3~230 В I, А |
1,44 / 1,91 / 2,89 |
| Ток при 3~400 В I, А |
0,83 / 1,10 / 1,67 |
| Частота вращения N, об/мин |
1950 / 2250 / 2650 |
| Электромагнитная совместимость |
EN 61800-3 |
Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды
| Минимальное давление на входе при температурах жидкости 50/95 /110/130°C, м |
3 / 10 / 16 / 29 |
