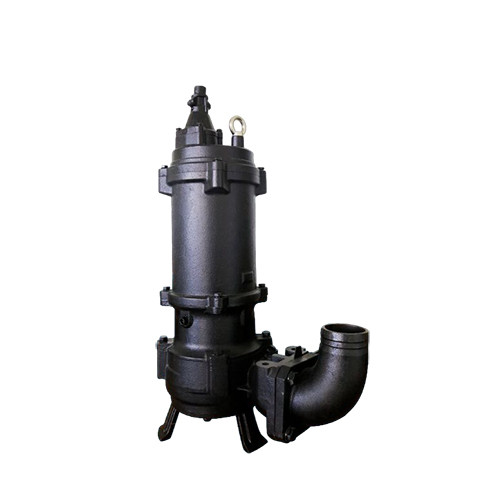

Промышленный электронасосный агрегат LEO 200WQ300-17-22(4P) — это флагманский тяжелый погружной электронасос с тихоходным 4-полюсным двигателем (1450 об/мин) и ширококанальным незасоряемым чугунным рабочим колесом с проходным сечением до 60 мм. Агрегат рассчитан на непрерывную перекачку высоконагруженных городских неочищенных стоков, промышленных фекальных масс, шламовых взвесей и ливневых вод с производительностью до 300–550 м³/час (до 153 литров в секунду).
Насос спроектирован для применения в составе главных канализационных насосных станций (ГКНС), районных станций перекачки, на очистных сооружениях промышленных комбинатов горнорудного, металлургического и химического секторов, в системах водоотведения ТЭЦ, шахтоосушения и ливневых коллекторах. Насос LEO 200WQ300-17-22 сертифицирован по международным стандартам ISO 9001, CE и ГОСТ, сопровождается официальной гарантией 12 месяцев и поставляется со склада ТОО «Fortune PROM» в Алматы с доставкой во все регионы Казахстана: Астана, Караганда, Шымкент, Актобе, Павлодар, Атырау, Усть-Каменогорск, Тараз, Семей, Актау, Кызылорда.
В отличие от 2-полюсных моторов (2900 об/мин), 4-полюсный электродвигатель работает на сниженной скорости, что радикально уменьшает гидроабразивный износ лопаток, исключает кавитационное разрушение чугуна и продлевает ресурс подшипников в 2.5–3 раза.
Сверхширокое двухканальное рабочее колесо из чугуна HT200 свободно пропускает плотные комки фекалий, волокнистые включения, ветошь, ил и твердые абразивные частицы диаметром до 60 мм без засорения проточного тракта.
Торцевое уплотнение из карбида кремния со стороны перекачиваемой среды и графит/керамика со стороны двигателя работают в изолированной масляной камере. В камеру встроен датчик контроля попадания влаги, защищающий статор от затопления.
Массивная чугунная отливка корпуса и толстостенная гидравлическая улитка обеспечивают высокую механическую прочность, гасят вибрации при максимальных подачах (до 550 м³/ч) и гарантируют устойчивость агрегата на дне КНС.
| Наименование технического параметра | Значение для LEO 200WQ300-17-22(4P) |
| Модель электронасоса | LEO 200WQ300-17-22(4P) |
| Производитель | LEO Group Co., Ltd. |
| Номинальная подача (производительность), Q | 300.0 м³/ч (83.3 л/с) |
| Максимальная подача, Q_max | 550.0 м³/ч (152.8 л/с) |
| Номинальный напор, H | 17.0 метров водяного столба (~1.7 бар / 0.17 МПа) |
| Максимальный напор, H_max | 27.0 метров водяного столба |
| Номинальная мощность электродвигателя, P2 | 22.0 кВт (30.0 л.с.) |
| Параметры электросети питания | 380 В (3-фазный переменный ток), 50 Гц |
| Номинальный рабочий ток статора, I_ном | 44.5 А |
| Частота вращения ротора (полюсность) | 1450 об/мин (4P, 4-полюсный тихоходный двигатель) |
| Диаметр напорного патрубка (DN) | DN 200 мм (Ду 200 / 8 дюймов), фланцевое соединение |
| Максимальный диаметр твердых включений | до 60 мм (свободный незасоряемый проход) |
| Степень защиты корпуса оболочки | IP68 (длительное непрерывное погружение под давлением) |
| Класс нагревостойкости изоляции обмоток | Класс F (+155°C) |
| Предельная глубина погружения под воду | до 20 метров |
| Длина комплектного электрического кабеля | 8–10 метров (тяжелый маслостойкий неопреновый кабель H07RN-F) |
| Материал гидравлического корпуса и колеса | Высокопрочный серый чугун HT200 / высокопрочный ковкий чугун QT500-7 |
| Материал вала ротора | Высоколегированная нержавеющая сталь AISI 304 / 2Cr13 |
| Температура перекачиваемой среды | от 0°C до +40°C |
| Примерная масса агрегата | ~390–420 кг |
Пример маркировки: LEO 200WQ300-17-22(4P)
Для точного проектирования пропускной способности насосных станций сопоставьте ключевые характеристики модификаций LEO WQ:
| Модель насоса | Мощность (кВт) | Патрубок DN | Подача Qном (м³/ч) | Напор Hном (м) | Обороты (об/мин) | Проход (мм) |
| LEO 200WQ300-17-22(4P) (Текущая модель) | 22.0 кВт | DN 200 | 300.0 | 17.0 | 1450 (4P) | 60 мм |
| LEO 100WQ60-13-4 | 4.0 кВт | DN 100 | 60.0 | 13.0 | 2850 (2P) | 35 мм |
| LEO 150WQ180-15-15(4P) | 15.0 кВт | DN 150 | 180.0 | 15.0 | 1450 (4P) | 50 мм |
| LEO 200WQ400-22-37(4P) | 37.0 кВт | DN 200 | 400.0 | 22.0 | 1450 (4P) | 65 мм |
| LEO 250WQ600-20-55(4P) | 55.0 кВт | DN 250 | 600.0 | 20.0 | 1450 (4P) | 75 мм |
Насосы LEO 200WQ300-17-22 в большинстве проектов устанавливаются по схеме 1 рабочий + 1 резервный либо 2 рабочих + 1 резервный, нагнетая стоки в общий напорный коллектор Ду 250–300 мм. При совместной работе двух насосов их суммарная подача рассчитывается по гидродинамической характеристике сети:
Учитывая вес насоса (~400 кг) и высокую производительность, агрегат монтируется на быстроразъемной трубной муфте автосцепки (система GAK DN 200):
На дне резервуара анкеруется чугунное опорное основание с фланцем DN 200. Направляющие трубы диаметром 2" фиксируются между основанием и верхним кронштейном люка. Насос на цепном стропе опускается краном или талью, автоматически защелкиваясь в конусном замке муфты.
Прямой пуск двигателя 22 кВт вызывает скачок тока до 250–300 А. Шкаф управления насосами комплектуется устройством плавного пуска (УПП / Soft Starter) или частотным преобразователем (ПЧ), реле асимметрии фаз и термозащитным модулем для термореле статора.
ТОО «Fortune PROM» выполняет комплексные поставки оборудования для насосных станций водоотведения, водозабора и очистных сооружений:
❓ Почему для тяжелых стоков рекомендуется двигатель 1450 об/мин (4P), а не 2900 об/мин?
При перекачке абразивных сточных вод с песком и шламом износ рабочих органов пропорционален кубу окружной скорости колеса. Тихоходный двигатель 1450 об/мин снижает линейную скорость кромки лопасти в 2 раза, что увеличивает срок службы чугунного рабочего колеса и корпуса в 3–4 раза и практически исключает кавитационный шум.
❓ Можно ли запускать электродвигатель 22 кВт прямым пуском?
Прямой пуск двигателя 22 кВт крайне не рекомендуется, так как пусковой ток достигает 250–300 А, вызывая сильную просадку напряжения в трансформаторной подстанции и динамические удары по механической муфте насоса. Обязательно применение шкафа управления с устройством плавного пуска (УПП), переключением звезда-треугольник или частотным преобразователем.
❓ Как поставляется автоматическая муфта автосцепки DN 200?
Комплект системы автосцепки GAK DN 200 включает: чугунное опорное основание с фланцем DN 200, ответный стыковочный фланец насоса с профильным резиновым уплотнением NBR, верхний кронштейн крепления направляющих штанг и адаптеры для труб 2". Комплект поставляется вместе с насосом со склада в Алматы.
❓ Каковы условия оплаты с НДС и доставки насоса массой 400 кг по Казахстану?
Мы работаем с юридическими лицами по безналичному расчету с оформлением полного пакета первичных документов (ЭСФ с НДС, накладные, сертификаты соответствия ЕАЭС, паспорт). Насос упакован в усиленный деревянный ящик на паллете. Отгрузка осуществляется грузовыми транспортными компаниями (или попутным еврофуровым транспортом) в Астану, Шымкент, Караганду, Актобе, Атырау, Павлодар и другие города РК.
| Основные атрибуты | |
|---|---|
| Производитель | Leo |
| Вид насоса | Фекальный |
| Способ установки насоса | Погружной |
