Насос ЭЦВ 8-40-180 ЗПН «Зелёный Погружной Насос»

Насос ЭЦВ 8-40-180 «Зелёный Погружной Насос»

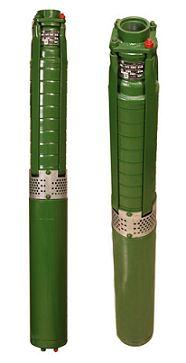

Насос ЭЦВ 8-40-180 «Зелёный Погружной Насос» (ЗПН) — промышленный погружной центробежный многоступенчатый скважинный электронасосный агрегат для подъёма и подачи воды из артезианских и других водозаборных скважин.

Модель обеспечивает номинальную подачу 40 м³/ч при напоре 180 м и комплектуется погружным электродвигателем ПЭДВ 32-180 мощностью 32 кВт. Насос применяется в системах промышленного и коммунального водоснабжения, на водозаборных сооружениях, сельскохозяйственных объектах, в системах орошения и технологической подачи воды.

Технические характеристики ЭЦВ 8-40-180

* Масса, габариты, ток и отдельные конструктивные параметры могут уточняться в зависимости от исполнения, партии и года выпуска оборудования. Перед заказом необходимо сверить характеристики с паспортом конкретного поставляемого насоса.

Расшифровка маркировки ЭЦВ 8-40-180

• Э — привод от погружного электродвигателя;
• Ц — центробежный насос;
• В — насос для подачи воды;
• 8 — типоразмер серии;
• 40 — номинальная подача 40 м³/ч;
• 180 — номинальный напор 180 м.

Таким образом, ЭЦВ 8-40-180 — промышленный погружной скважинный насос с номинальной производительностью 40 м³/ч и напором 180 метров.

Подача и напор ЭЦВ 8-40-180

Номинальная производительность насоса составляет 40 м³/ч, что соответствует приблизительно 667 литрам в минуту. Номинальный напор составляет 180 метров.

Фактическая рабочая точка насоса определяется с учётом динамического уровня воды, глубины установки агрегата, длины и диаметра напорного трубопровода, гидравлических потерь и требуемого давления в системе.

Назначение насоса ЭЦВ 8-40-180

ЭЦВ 8-40-180 предназначен для подъёма воды из глубоких скважин и её подачи в промышленные, коммунальные, сельскохозяйственные и технологические системы.

Основные области применения:

• артезианские и промышленные водозаборные скважины;
• промышленное водоснабжение предприятий;
• городские и коммунальные системы водоснабжения;
• водоканалы и водозаборные сооружения;
• сельскохозяйственное водоснабжение;
• системы орошения и ирригации;
• наполнение резервуаров и накопительных ёмкостей;
• технологические системы подачи воды;
• понижение уровня грунтовых и пластовых вод.

Конструкция насоса ЭЦВ 8-40-180

ЭЦВ 8-40-180 представляет собой вертикальный погружной электронасосный агрегат, состоящий из центробежной многоступенчатой насосной части и погружного электродвигателя.

В исполнении ЗПН применяется электродвигатель ПЭДВ 32-180 номинальной мощностью 32 кВт. Насосная часть включает 15 рабочих ступеней, последовательно повышающих давление воды.

Такая конструкция позволяет создавать высокий напор при производительности 40 м³/ч и использовать насос на глубоких промышленных водозаборных скважинах.

Электродвигатель ПЭДВ 32-180

Насос ЭЦВ 8-40-180 ЗПН комплектуется погружным электродвигателем ПЭДВ 32-180.

• номинальная мощность — 32 кВт;
• номинальный ток — около 66 А;
• питание — трёхфазная сеть;
• номинальное напряжение — 380 В;
• частота сети — 50 Гц.

Для эксплуатации оборудования необходимо предусмотреть соответствующую станцию управления и защиты электродвигателя. Параметры аппаратуры должны соответствовать фактическим паспортным характеристикам поставляемого агрегата.

Требования к скважине

ЭЦВ 8-40-180 относится к серии ЭЦВ 8. Максимальный поперечный размер агрегата составляет около 186 мм. Для монтажа необходимо обеспечить достаточный внутренний диаметр обсадной трубы — ориентировочно от 200 мм.

Перед заказом необходимо проверить:

• внутренний диаметр обсадной колонны;
• общую глубину скважины;
• статический уровень воды;
• динамический уровень воды;
• дебит скважины;
• проектную глубину установки агрегата;
• диаметр и длину напорного трубопровода.

Требования к перекачиваемой воде

ЭЦВ 8-40-180 стандартного исполнения предназначен для перекачивания воды, соответствующей требованиям изготовителя.

• температура воды — до +25 °C;
• общая минерализация — не более 1500 мг/л;
• водородный показатель pH — 6,5–9,5;
• массовая доля твёрдых механических примесей — не более 0,01%;
• содержание хлоридов — не более 350 мг/л;
• сульфатов — не более 500 мг/л;
• сероводорода — не более 1,5 мг/л.

Перед эксплуатацией необходимо сверить характеристики воды с требованиями паспорта конкретного насосного агрегата.

Монтаж и эксплуатация

Насос устанавливается непосредственно в скважину в вертикальном положении. Погружной электродвигатель перед вводом в эксплуатацию должен быть подготовлен в соответствии с инструкцией производителя.

Работа электродвигателя без воды не допускается. Вода участвует в охлаждении и работе узлов погружного двигателя, поэтому запуск агрегата должен выполняться только после выполнения требований изготовителя к монтажу и заполнению двигателя.

Как выбрать насос ЭЦВ 8-40-180

При заказе промышленного скважинного насоса необходимо учитывать:

• требуемую производительность, м³/ч;
• необходимый напор, м;
• дебит скважины;
• общую глубину скважины;
• статический уровень воды;
• динамический уровень воды;
• глубину установки насоса;
• внутренний диаметр обсадной трубы;
• длину и диаметр напорного трубопровода;
• гидравлические потери;
• необходимое давление в системе;
• параметры электросети;
• характеристики перекачиваемой воды;
• режим эксплуатации оборудования.

Если насос приобретается для замены установленного оборудования, рекомендуется предоставить полную маркировку и фотографию заводского шильдика.

Замена насоса ЭЦВ 8-40-180

Насосы с маркировкой ЭЦВ 8-40-180 различных производителей могут отличаться мощностью и типом электродвигателя, номинальным током, количеством ступеней, длиной, массой и другими конструктивными параметрами.

Для исполнения ЗПН «Зелёный Погружной Насос» следует ориентироваться на следующие параметры:

• подача — 40 м³/ч;
• напор — 180 м;
• электродвигатель — ПЭДВ 32-180;
• мощность — 32 кВт;
• номинальный ток — около 66 А;
• количество ступеней — 15;
• наружный размер — до 186 мм;
• длина агрегата — около 2676 мм.

Перед заменой необходимо обязательно сравнить характеристики существующего и поставляемого оборудования по паспортам.

Купить насос ЭЦВ 8-40-180 в Казахстане

Компания Fortune PROM осуществляет поставку погружных скважинных насосов ЭЦВ 8-40-180 «Зелёный Погружной Насос» для предприятий и организаций Казахстана.

Для получения актуальной стоимости и срока поставки укажите модель ЭЦВ 8-40-180, необходимое количество оборудования и город доставки.

Возможна поставка насосного оборудования в Алматы, Астану, Караганду, Шымкент, Павлодар, Актобе, Атырау, Актау, Усть-Каменогорск, Костанай и другие города Республики Казахстан.

Цена, наличие и срок поставки насоса ЭЦВ 8-40-180 уточняются по запросу.

Что сообщить при заказе

• модель — ЭЦВ 8-40-180;
• необходимое количество;
• город доставки;
• полную маркировку существующего оборудования — при замене;
• фотографию заводского шильдика — при наличии;
• техническую спецификацию — при закупке по проекту.

Fortune PROM осуществляет поставку оборудования по указанной заказчиком модели, маркировке или технической спецификации. Проектный расчёт и подбор насосного оборудования по параметрам системы должны выполняться профильной организацией.

Часто задаваемые вопросы

Какая производительность у ЭЦВ 8-40-180?

Номинальная подача составляет 40 м³/ч, или приблизительно 667 литров в минуту.

Какой напор у ЭЦВ 8-40-180?

Номинальный напор насоса составляет 180 метров.

Какая мощность двигателя ЭЦВ 8-40-180 ЗПН?

Для исполнения ЗПН применяется погружной электродвигатель ПЭДВ 32-180 мощностью 32 кВт.

Какой номинальный ток ЭЦВ 8-40-180?

Для исполнения ЗПН номинальный ток составляет около 66 А.

Сколько ступеней у ЭЦВ 8-40-180?

Насос ЭЦВ 8-40-180 ЗПН имеет 15 рабочих ступеней.

Что означает маркировка 40-180?

40 обозначает номинальную подачу 40 м³/ч, а 180 — номинальный напор 180 метров.

Какой диаметр обсадной трубы требуется?

Поперечный размер агрегата составляет до 186 мм. Для серии ЭЦВ 8 необходимо ориентироваться на внутренний диаметр обсадной трубы около 200 мм и более с обязательной проверкой паспорта поставляемого оборудования.

Можно ли заказать ЭЦВ 8-40-180 с доставкой по Казахстану?

Да. Возможна организация поставки насосного оборудования в Алматы и другие города Казахстана. Актуальная цена, наличие и срок поставки рассчитываются по запросу.

Технические характеристики могут уточняться в зависимости от исполнения, партии и года выпуска оборудования. Перед заказом необходимо сверить параметры с паспортом конкретного поставляемого насоса. Информация на странице носит справочный характер и не является публичной офертой.
