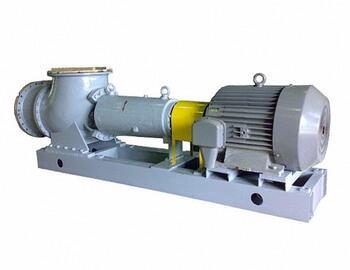

Химические насосы: ОХГ-6-25 / ОХГ-6-30 / ОХГ-6-42 / ОХГ-6-55М / ОХГ-6-70 / ОХГ-6-87 / ОХГ-8-70 / ОХГ-8-55М / Н-15-110

Технические характеристики

Структура условного обозначения

ОХГ 6-30a-А- СД- У3, где:

• ОХГ - осевой химический с горизонтальным валом;
• 6 - номер модели рабочего колеса;
• 30 - диаметр рабочего колеса, см;
• М - модернизированный насос;
• а, б, в, д - условное обозначение угла установки лопастей рабочего колеса:
  • без обозначения соответствует углу 0°(основное исполнение),
  • а - соответствует углу минус 6°,
  • б - соответствует углу минус 3°,
  • в - соответствует углу плюс 3°,
  • д - соответствует углу плюс 6°.
• А, К, Е, И - условное обозначение материала деталей проточной части;
• СД - тип сальникового уплотнения;
• У3 - климатическое исполнение и категория размещения агрегата при эксплуатации.

Назначение

Агрегат ОХГ используется для перекачивания химически активных жидкостей в выпарных аппаратах и установках с температурой до 413К (140^оС), плотностью до 1800 кг/м³, кинематической вязкостью до 0,1х10-4 м²/с, чистых или содержащих твердые включения в количестве до 10% по объему, с размером до 0,5 мм. Позволяет подавать большие объёмы жидкостей.

Оборудование может применяться на бытовых объектах, в сельском и коммунальном хозяйстве, в нефтехимической промышленности, на производствах ЛКМ для перекачивания растворителей и/или красок.

Агрегаты не предназначены для эксплуатации во взрыво- и пожароопасных производствах.

Материалы исполнения насосов ОХГ

Уплотнение вала: мягкий сальник.
Материал деталей проточной части: К - сталь 12Х18Н9Т, Е - сталь 10Х17Н13М2Т, И - сталь 06ХН28МДТ.

Габаритные и присоединительные размеры

Схема устройства насоса ОХГ

1 - камера рабочего колеса;
2,3 - рабочее колесо;
4 - корпус насоса;
5 -защитный кожух;
6,10 - крышки подшипников;
7 - кронштейн;
8 - вал;
9 - стакан;
11 - полумуфта;
12,13 - подшипники;
14,15,16,17,18 - детали сальникового уплотнения;
19 - защитная втулка;
20 - опорная лапа;
21 - прокладка.
